礦用光纜施工敷設|煤礦井下光纜敷設

　　由于煤礦企業生產環境的特殊性，所以井下光纜敷設很重要也很危險，稍有不慎就會出現無法挽回的死局。

　　光纜線路敷設工程是光纜通信工程的一個重要部分。光纜線路敷設與傳輸設備安裝工程的劃分，是以光纖分配架（ODF）或光纖分配盤（ODP）為分界線，其外側為光纜線路部分。

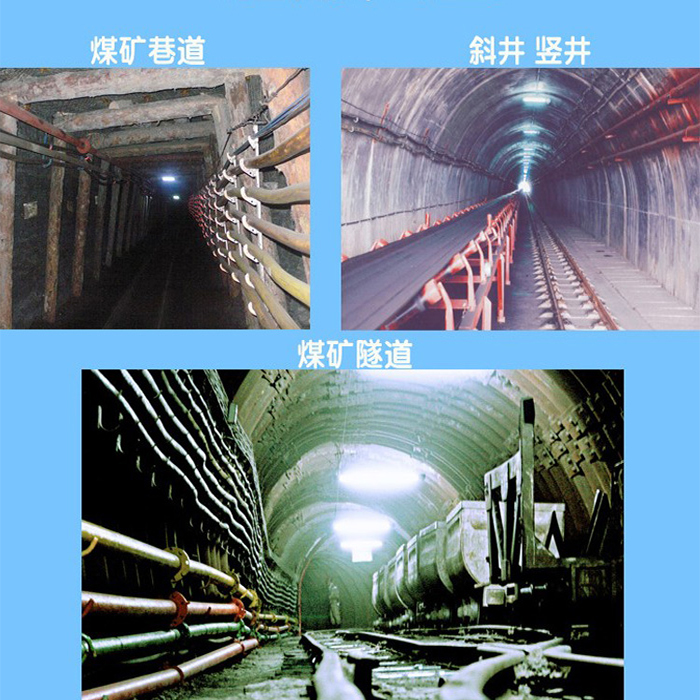

   井下敷設光纜注意事項：

　　1、光纜及電纜懸掛必須做到整齊不交叉、不纏繞、不盤圈、不擠壓、不落地、不粘灰積塵。

　　2、電纜鉤吊掛應平直，嚴禁用鐵絲吊掛電纜。

　　3、巷道內通訊電纜應敷設在動力電纜上方，并應保持在準確數值以外的地方。

　　4、敷設在巷道內的電纜，必須采用電纜鉤分鉤懸掛，且要懸掛整齊。

　　5、電纜穿過墻壁或風門時，必須設置穿墻套管保護電纜。

　　6、井筒中電纜兩敷設在罐道梁內側，并利用電纜卡將光纜固定在每道罐道梁上。

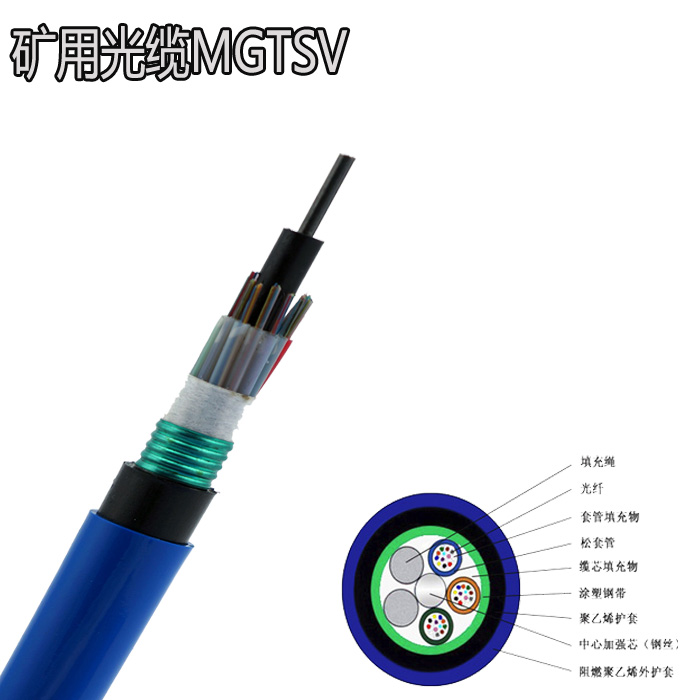

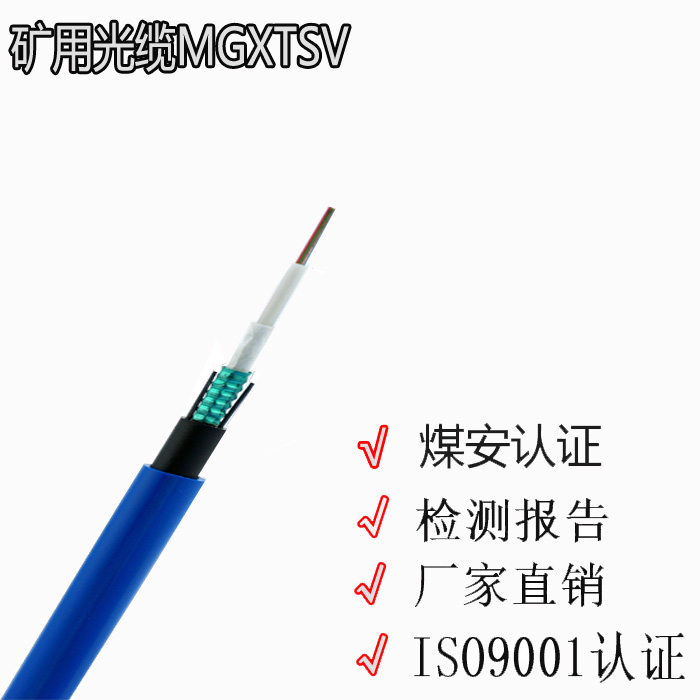

　　礦用光纜產品主要用于煤礦內各種信號的傳輸及監控，適用于礦內斜井和平巷的使用，也可用于礦外信息的傳輸。在井下必須嚴格遵守礦上井下原則，光纜使用阻燃護套料，避免真有意外重大事件時 造成無法挽回的效果。該光纜敷設完成后應盡量少的移動，在正常使用時為固定使用。該光纜在使用中光纖中通過的為光信號，信號線通過的為低壓電信號，不會產生電火花等影響煤礦安全的情況。且該光纜具有一定的阻燃性，能防止明火的燃燒。礦用光纜使用環境溫度為-40℃～＋70℃，不超過該溫度范圍時均可正常使用。

　　光纜安裝敷設是光纜線路施工中的關鍵步驟。光纜敷設線路上投入施工人員多，且受氣候影響大，因此在采用敷設方式、作業計劃、勞動力安排等都要做到妥善仔細。對意想不到的困難，要拿出應變措施。最重在的是保證敷設工作的質量和安全。工程進度也要盡量兼顧。 布放光纜的牽引力應不超過光纜允許能力的80%，瞬間最在牽引力不超過允許能力的100%，主要牽引力應加在加強芯上。

　　在敷設完成后，應由專業人員完成對光纜的接續，在光纜接續過程中，會產生電火花，因此在接續前應配備瓦斯安全員，對接續場地一定范圍內進行瓦斯檢測，當瓦斯濃度達不到安全要求時，應對礦道進行通風處理，使瓦斯濃度降低至安全范圍后才能進行光纜的接續。礦用光纜在敷設中可按與一般礦用電纜相同的方法敷設，但應注意不能超過光纜的最大允許拉伸力、壓扁力及最小彎曲半徑，否則有可能對光纜造成永久性損傷，嚴重時可能造成光纜報廢。光纜在敷設過程中的最大壓扁力為1000N/100mm，光纜在敷設過程中的最大允許拉伸力為1600N，光纜在運行過程中拉伸力不超過700N；在運行過程中的最大壓扁力為400N/100mm；
