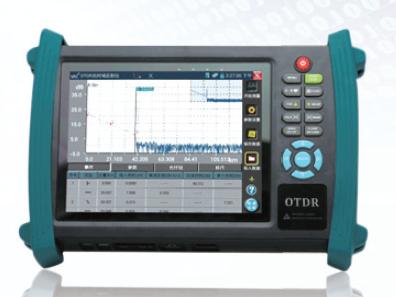

OTDR測試光纖：

　　光時域反射儀是通過對測量曲線的分析，了解光纖的均勻性、缺陷、斷裂、接頭耦合等若干性能的儀器。它根據光的后向散射與菲涅耳反向原理制作，利用光在光纖中傳播時產生的后向散射光來獲取衰減的信息，可用于測量光纖衰減、接頭損耗、光纖故障點定位以及了解光纖沿長度的損耗分布情況等，是光纜施工、維護及監測中必不可少的工具。

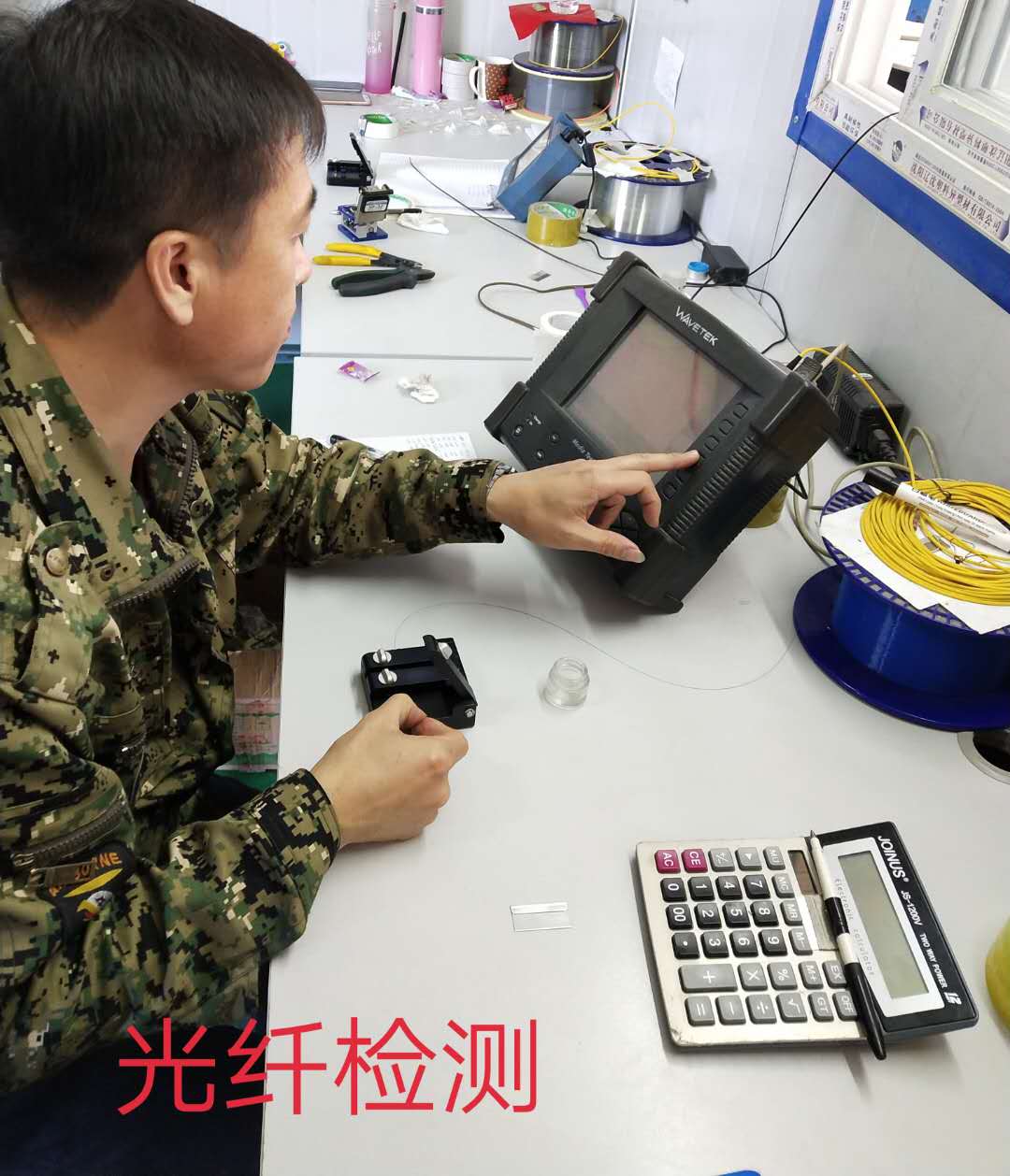

　　歐孚光纜廠家的光纖都是通過嚴格多次測試的，以下是OTDR常見測試曲線

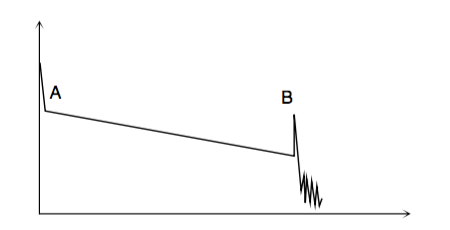

　　1 正常曲線

　　一般為正常曲線圖，A為盲區，B為測試末端反射峰。測試曲線為傾斜的，隨著距離的增長，總損耗會越來越大。用總損耗(dB)除以總距離(Km) 就是該段纖芯的平均損耗(dB/Km)。

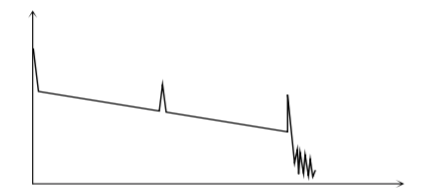

　　2 光纖存在跳接點

　　中間多了一個反射峰，因為很有可能中間是 一個跳接點。當然也會有例外的情況，總之，出現反射峰，很多情況是因為末端的光纖端面是平整光滑的。端面越平整，反射峰越高。例如在一次中斷割接當中，當光纜砍斷以后，測試的曲線應該如光路存在斷點圖所示，但當你再測試時，在原來的斷點位置出現反射峰的話，那說明現場的搶修人員很有可能已經把該纖芯的端面做好了。

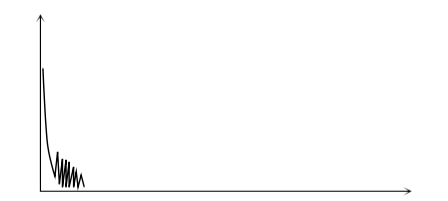

　　3 異常情況

　　出現圖中這種情況，有可能是儀表的尾纖沒有插好，或者光脈沖根本打不出去，再有就是斷點位置比較近，所使用的距離、脈沖設置又比較大，看起來就像光沒有打出去一樣。出現這種情況，一要檢查尾纖連接情況，二就是把OTDR的設置改一下，把距離、脈沖調到最小，如果還是這種情況的話，可以判斷：1）尾纖有問題，2）OTDR上的識配器問題,，3）斷點十分近，OTDR 不足以測試出距離來。如果是尾纖問題，只要換一根尾纖就知道，不行的話就要試著擦洗識配器，或就近查看纖芯了。

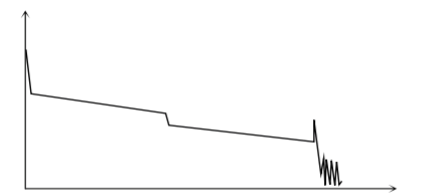

　　4 非反射事件

　　這種情況比較多見，曲線中間出現一個明顯的臺階，多數為該纖芯打折，彎曲過小，受到外界損傷等因素。曲線中的這個臺階是比較大的一 個損耗點，也可以稱為事件點，曲線在該點向下掉，稱為非反射事件，如果曲線在該點向上翹的話，那就是反射事件了，這時該點的損耗點就成了負值，但并不是說他的損耗小了，這是一種偽增益現象，造成這種現象的原因是由于接頭兩側光纖的背向散射系數不一樣，接頭后光纖背向散射系數大于前段光纖背向散射系數，而從另一端測則情況正好相反，折射率不同也有可能產生增益現象。所以要想避免這種情況，只要用雙向測試法就可以了。

　　5 光纖存在斷點

　　這種情況一定要引起注意！曲線在末端沒有任何反射峰就掉下去了，如果知道纖芯原來的距離，在沒有到達纖芯原來的距離，曲線就掉下去 了，這說明光纖在曲線掉下去的地方斷了，或者也有可能是光纖在那里打了個折。

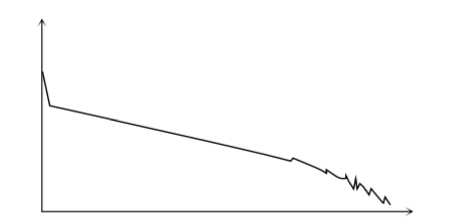

　　6 測試距離過長

　　這種情況是出現在測試長距離的纖芯時，OTDR不能打到距離所產生的情況，或者是距離、脈沖設置過小所產生的情況。如果出現這種情況，OTDR的距離、脈沖又比較小的話，就要把距離、脈沖調大，以達到全段測試的目的，稍微加長測試時間也是一種辦法。
