GYTZA層絞式低煙無鹵阻燃光纜
產品標準
GYZTA 光纜符合 YD/T 1114 標準。
產品特點
? 具有很好的機械性能和溫度特性
? 松套管材料本身具有良好的耐水解性能和較高的強度
? 管內充以特種油膏，對光纖進行了關鍵性保護
? 特別設計的緊密的光纜結構，有效防止套管回縮
? 良好的抗壓性和柔軟性
? 特種護套具有優異的阻燃性能
? 采用下列措施來確保光纜的防水性能：
- 單根鋼絲中心加強芯
- 松套管內填充特種防水化合物
- 完全纜芯填充
- 涂塑鋁帶（APL）防潮層

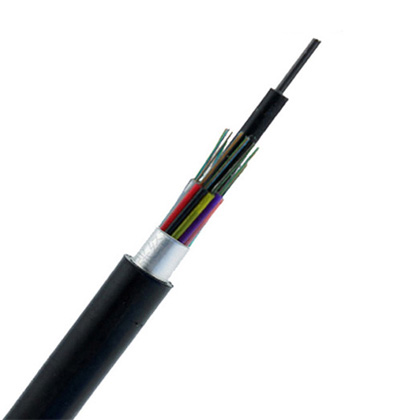

產品圖片
結構參數
光纜型號
（以2纖遞增）
光纖數
套管數
填充繩數
參考光纜重量
(kg/km）允許拉伸力
長期/短期
(N)允許壓扁力
長期/短期
(N/100mm)彎曲半徑
靜態/動態
(mm)GYTA-2~6Xn
2~6
1
4
101
600/1500
300/1000
10D/20D
GYTA-8~12Xn
8~12
2
3
101
GYTA-14~18Xn
14~18
3
2
101
GYTA-20~24Xn
20~24
4
1
101
GYTA-26~30Xn
26~30
5
0
101
GYTA-32~36Xn
32~36
6
0
111
GYTA-38~48Xn
38~48
4
1
117
GYTA-50~60Xn
50~60
5
0
117
GYTA-62~72Xn
62~72
6
0
144
GYTA-74~84Xn
74~84
7
1
171
GYTA-86~96Xn
86~96
8
0
171
GYTA-98~108Xn
98~108
9
1
198
GYTA-110~120Xn
110~120
10
0
198
GYTA-122~132Xn
122~132
11
1
229
GYTA-134~144Xn
134~144
12
0
229
GYTA-146~216Xn
146~216
13~18
5~0
229
儲存、使用溫度：-40℃至+70℃。
光學特性
光纖類型
衰減
（+20℃）
帶寬
數值孔徑
光纜截止波長
@850nm
@1300nm
@1310nm
@1550nm
@ 850nm
@1300nm
G.652
---
---
≤0.36dB/km
≤0.22dB/km
---
---
---
≤1260nm
G.655
---
---
≤0.40dB/km
≤0.23dB/km
---
---
---
≤1450nm
50/125μm
≤3.3dB/km
≤1.2dB/km
---
---
≥500MHz·km
≥500MHz·km
0.200±0.015 NA
---
62.5/125μm
≤3.5dB/km
≤1.2dB/km
---
---
≥200MHz·km
≥500MHz·km
0.275±0.015 NA
---
適用：管道、架空
